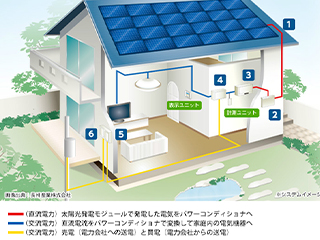

太陽光発電システムの構成

太陽光発電パネルで発電した直流電力は接続箱に集約され、パワーコンディショナへ送られて交流電力に変換されます。 その後、分電盤を経て家庭内の電気製品に電気が供給されます。住宅用太陽光発電システム（10kW未満）の場合、家庭内で使い切れずに余った電力は電力会社へ送電（逆潮流）され、電力を買い取ってもらうことができます。

構成機器

①太陽光発電パネル 太陽の光エネルギーを電気エネルギーに変換して電気を発生させる装置です。
②接続箱 太陽光発電パネルからの複数の電気配線をまとめ、パワーコンディショナへ電気を送る装置です。
③パワーコンディショナ 太陽光発電パネルで発電した電気は直流電力のため、家庭内で使用するための交流電力に変換する装置です。電力会社の送配電ネットワークに適切に電力を送るための装置でもあり、発電システムにトラブルが発生した場合、電力会社の送配電ネットワークや家庭内の電気機器に影響を及ぼさないように、システムを自動的に停止させるなどの保護・管理機能もあります。
④分電盤（ブレーカー) 家庭内の各電気配線に電力を振り分けたり、余剰電気を電力会社の送配電ネットワークに振り分けたりする装置です。
⑤売電用メーター 発電した電力のうち、家庭内で使い切れずに余った電力は売ることが出来ます。この使い切れず電力会社に売った電力量を計測する装置です。
⑥買電用メーター 夜間など太陽が出ていないときには、これまで通り電力会社から電力を買う必要があります。この電力会社から買った電力量を計測する装置です。

施工の流れ

下記は太陽光発電施工の一般的な流れになります。状況などにより異なることもございますので、詳しくはお電話やお問い合わせフォームで、お気軽にお問い合わせください。

【1】お問い合わせ お電話またはお問い合わせフォームでご連絡ください
【2】プラン・お見積り提出 図面やヒアリングの内容を基に、プランとお見積りを作成・提出いたします。ご不明な点はお気軽にご質問ください。
③パワーコンディショナ ご提案内容で施工できるか現場を確認・調査させていただき、最終的なお見積りを提示いたします。
④分電盤（ブレーカー) 必要に応じて、各市町村行政や電力会社などに申請させていただきます。
⑤売電用メーター 発電した電力のうち、家庭内で使い切れずに余った電力は売ることが出来ます。この使い切れず電力会社に売った電力量を計測する装置です。
【7】電気施工 電気メーターや蓄電池装置を設置します。
【8】お引渡し 各種テスト・検査を実施し、問題がないことを確認した上でお引渡しいたします。
【9】系統連系  売電される場合は、電力会社様の現地確認や変電器の取り付けが必要になります。
【7】電気施工 長く、そして安全にご使用いただく為に、定期メンテンスなどを実施いたします。
